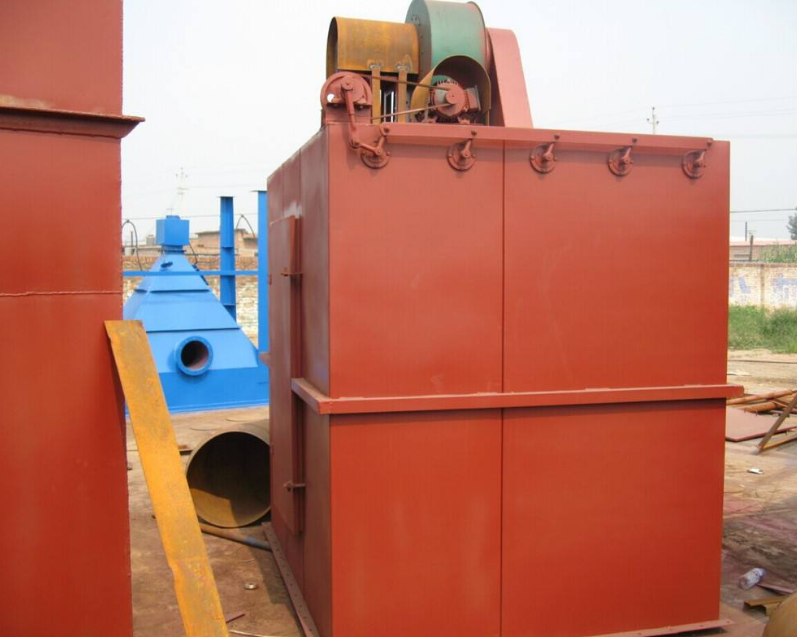

JBC型單機袋式收塵器
JBC單機袋式除塵器設計合理，結構緊湊，具有占地面積小、風量大、使用方便等優點。本袋除塵器是我公司專門為水泥廠的上、下、帶式輸送機及局部除塵而設計制造的袋式除塵器。粉
JBC單機袋式除塵器設計合理，結構緊湊，具有占地面積小、風量大、使用方便等優點。本袋除塵器是我公司專門為水泥廠的上、下、帶式輸送機及局部除塵而設計制造的袋式除塵器。粉塵可由袋式除塵器排出，直接排入機艙，落在皮帶上。粉塵氣體從下部進入單機除塵器，經除塵袋過濾，凈化后的空氣經風機排出，達到除塵效果。經過一段時間的使用，布袋上的灰塵逐漸增加，增加了除塵袋的阻力。此時，除塵工作正在進行。完成后，袋式除塵器將繼續工作。
JBC單機袋式除塵器由箱體、風機、控制裝置、扁平濾袋等組成。該系列除塵器具有結構簡單緊湊、體積小、維護方便、振動小、噪音低、效率高、布局方便等特點。b型扁袋除塵器可直接安裝在起塵點(如帶式輸送機的導槽、工位、筒倉等)上，無需連接風管，消除了扁袋除塵器斗等部位的下塵。
JBC單機袋式除塵器廣泛應用于建材、陶瓷、化工、冶金、礦山、煤炭、電力、機械、輕工等行業的環境除塵和工藝除塵。
JBC單機袋式除塵器的工作原理:
JBC單機袋式除塵器將箱體下端或直接排出的含塵空氣送入粉塵過濾袋進行過濾，粉塵被阻擋在粉塵過濾袋外表面。清潔空氣由風機出口經除塵袋排出。袋式單機除塵器工作一段時間后，除塵器袋(表面)上的粉塵增加，阻力增大。當壓力表測得的電阻大于或等于0.8Kpa時，將粉塵清理干凈，恢復除塵袋的低電阻。除塵器將繼續除塵工作。
JBC單機袋式除塵器的分類:
JBC型單袋除塵器分為A型和B型，A型帶灰斗和卸灰裝置，B型不帶卸灰裝置，灰斗既是卸灰裝置又是真空吸塵器。A型和B型按安裝方式分為I型和II型。型為設置在集塵箱上方的風機，型為設置在集塵箱側面的風機。
JBC單機袋式除塵器結構及性能參數:
本裝置可根據用戶的實際需要專門設計制造。
風機、箱體、灰斗三個部件構成了除塵器的基本結構，各部件緊湊地安裝在一個歷史機架上。制度的特點:
風機部件噪音低，維護方便。它們被地震隔離設施取代，并采用通風標準。
過濾材料選用729濾袋和針氈濾袋，過濾效果好，使用壽命長。
除塵機構采用電機驅動的聯動機構，使濾袋振動，清除濾袋內表面。控制裝置分為手動控制和自動控制兩種。清洗時間的長短由用戶自己調整。
灰斗采用吸料斗式和灰斗式兩種結構，除塵非常方便。
這個系列有六種規格，分為A, B, C和三種類型。A型有灰斗，B型有抽屜，C型沒有灰斗也沒有抽屜。下法蘭可根據用戶要求直接連接。粉塵通過倉頂、筒倉、皮帶運輸?shù)瘸龎m設備收集，粉塵直接回收。
JBC單機袋式除塵器定期檢查和維護。如發現袋破或袋滑，應及時更換濾袋。一般更換濾袋時間為1年，清洗機構時間為6個月。
| 性 能 | 規 格 型 號 | |||||||
| JBC18 | JBC20 | JBC26 | JBC32 | JBC45 | JBC65 | JBC90 | ||
| 過濾面積/m2 | 18 | 20 | 26 | 32 | 45 | 65 | 90 | |
| 過濾風速m/min | 1.5-2 | |||||||
| 處理風量/m3/h | 1620～ 2100 | 1800～ 2400 | 2340～ 3120 | 1800～ 3840 | 4050～ 5480 | 5850～ 7840 | 8100～ 10800 | |
| 設備阻力/kpa | 1-1.2 | |||||||
| 除塵效率/% | 99 | |||||||
| 通風機 | 型號 | 4-72-11 | ||||||
| 風量 | 1975-3640 | 1975-3640 | 2930-5408 | 2930-5408 | 4020-7420 | 5730-10580 | 7950-14200 | |
| 風壓 | 1245-784 | 1245-784 | 1617-1068 | 1617-1068 | 1999-1313 | 2528-1666 | 3175-2195 | |
| 轉速 | 2900 | |||||||
| 電機型號 | Y90-2 | Y90-2 | Y100-2 | Y100-2 | Y132-2 | Y132-2 | Y132-2 | |
| 功率 | 2.2 | 2.2 | 3 | 3 | 5.5 | 7.5 | 7.5 | |
| 振打器 | 性能 | 振打振幅4.5mm，離心距2.25mm，轉速 | ||||||
| 電機型號 | Y90S-6 | |||||||
| 功率 | 0．75 | 1．1 | ||||||
| 卸料器 | 卸灰口 | 200×200 | ||||||
| 轉速 | 31 | |||||||
| 功率 | 0．6 | |||||||
| 使用溫度 | <120℃ | |||||||
